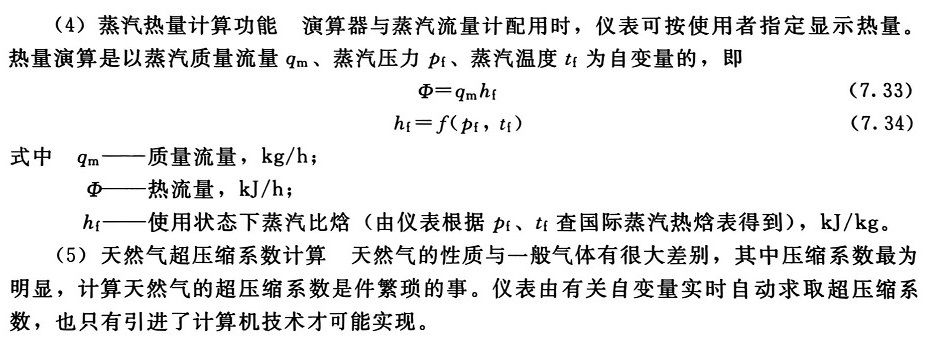

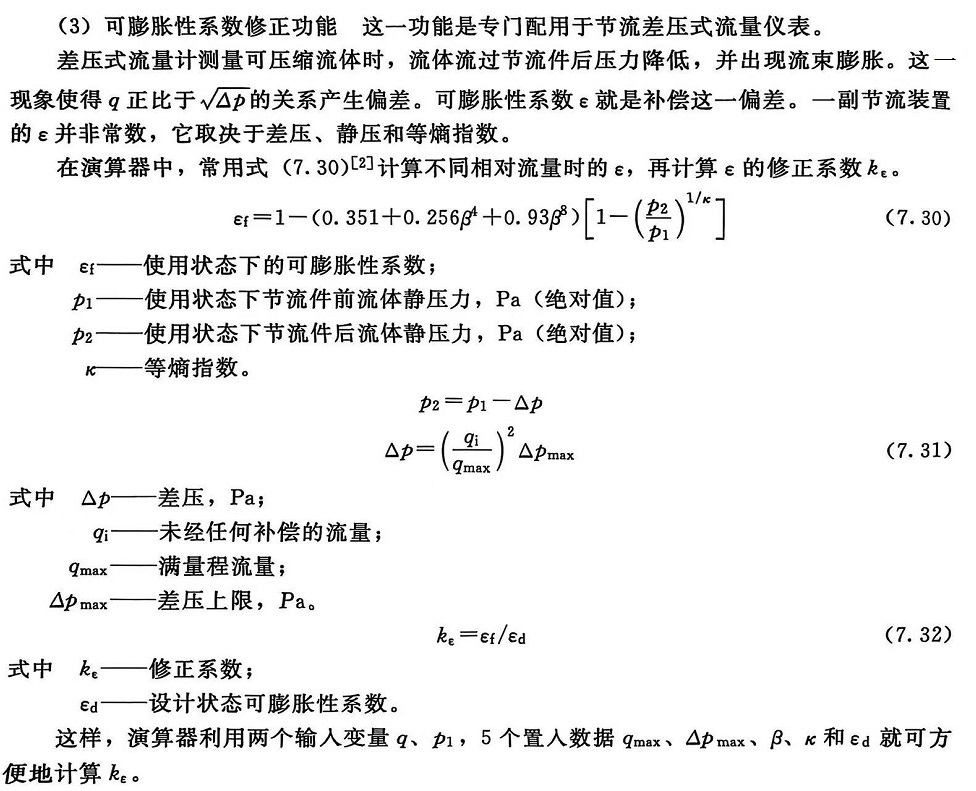

按照第8號AGA報告或SY/T6143-2004標準規定，天然氣的超壓縮因子是下列自變量的函數：
a.流體溫度tf；
b.流體壓力pf；
c.天然氣真實相對密度Gr；
d.天然氣中二氧化碳的摩爾分?jǐn)?shù)Mc；
e.天然氣中氮?dú)獾哪柗謹?shù)Mn。
流量演算器根據在線測量到的流體溫度、流體壓力以及菜單中人工設置的Gr、Mc、Mn等參數，采用計算和查表相結合的方法得到超壓縮系數。每個計算周期對超壓縮系數計算一次。
(6)循環顯示功能
按一下儀表面板上的有關按鍵，儀表就能顯示流體溫度、流體壓力、瞬時流量、累積流量等示值。但是有些測量對象，操作人員想經常觀察兩個或兩個以上變量的讀數，較多的是流體壓力和瞬時流量。循環顯示功能就能滿足這一要求。
循環顯示功能能按操作者預先指定的切換時間間隔循環顯示累積流量、瞬時流量、流體壓力、流體溫度，也可指定為定點顯示。
(7)經補償后的流量信號再發送功能
這一功能的用途是將經補償后的瞬時流量信號以模擬信號的方式送到調節器、記錄儀或DCS等后續儀表或裝置。因此，再發送信號的更新周期就成為關鍵參數。一般來說，更新周期為0.5s時，對流量調節系統的調節品質和記錄品質均無嚴重影響。
經補償后的流量滿度值(4~20mA信號制為20mA所對應的流量值:0~10mA信號制為10mA所對應的流量值)有時要求與流量測量上限值不相同，因此在菜單中可以根據需要填入合適的再發送流量滿度值。
(8)打印功能

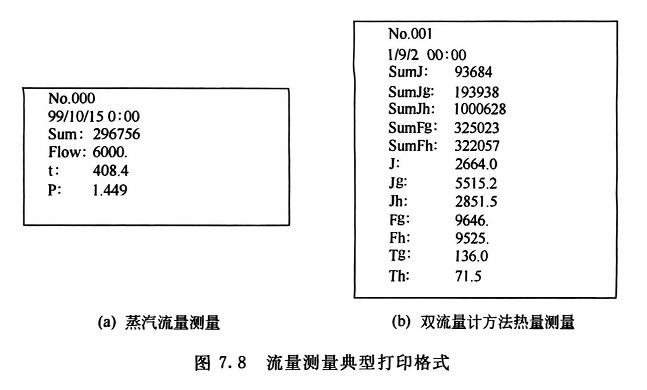

人們對流量顯示儀表的打印功能要求都不高，一般只是記錄某一時刻流量顯示儀表所顯示的當前示值。同時由于安裝的原因，與流量顯示儀表配用的打印機一般都是易于安裝在儀表盤上的微型打印機，打印速度也不高，所以打印機同流量二次表之間用串行通信口連接已能滿足需要，這為儀表的設計和安裝帶來了方便。FC6000型儀表的典型打印格式如圖7-8所示。其打印方式有定時打印、召喚打印和越限加速打印。
① 定時打印
這種打印方式必須在菜單中的規定窗口指定打印起始時間（即一天中首次打印時間）和打印間隔時間（即首次打印后每隔多少時間打印一次）。
②召喚打印。操作人員根據需要，啟動一下儀表面板上約定的按鍵，就可實現一次打印。
③越限加速打印。該打印方式是儀表中某個變量滿足指定的表達式的要求時，自動業打印間隔時間縮短為“加速打印間隔時間”。例如某臺演算器用來處理蒸汽流量信號，設置正常打印間隔時間為8h，以滿足考核和結算的需要，當流體壓力低于設定壓力(供方承諾的最低壓力或維持正常生產的最低壓力)時，每5min打印一次。于是可將“加速打印間隔之間”設置為5min，從而使打印機兼有劃線記錄儀的部分功能。
(9)無紙記錄功能
流量顯示儀表中的無紙記錄功能同打印記錄和劃線記錄相比有下列顯著的優越性。
①記錄數據存放在儀表內部，不像打印機和記錄儀那樣占用較大幾何空間。
②無紙記錄功能所記錄的內容由固化在儀表內的軟件決定，可以十分豐富，使用者可以有很大的選擇余地，這在劃線記錄儀中，是完全不可能的。
③存儲在海量存儲器中的數據數量巨大，間隔時間可以有很大的選擇空間。
④存儲在海量存儲器中的大量數據，既可以人工調閱，也可由計算機用通信的方法讀取，使用靈活方便。
⑤經濟實用，無需維修。
FC6000型儀表中的海量存儲器可存放11520組數據，每組數據由時間和4個有用數據組成。有用數據可在第一瞬時流量、第一累積流量、第二瞬時流量、第二累積流量、流體溫度、流體壓力、故障診斷信息等7個參數中任意選取4個。存儲數據的間隔時間可在1、2、5、10、30、60min中任選一種。
(10)故障診斷代碼的合成與分解

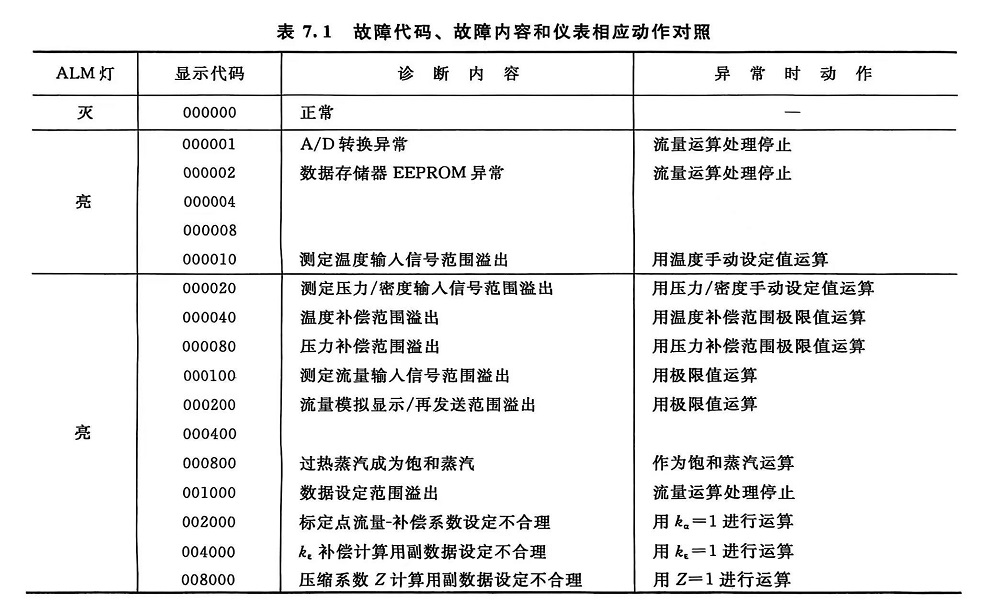

流量演算器中的故障診斷內容更豐富，除了CPU故障之外，還有如表7.1所示的13種故障。如此多種類的故障有可能同一時刻只發生一種，也有可能同時發生幾種。要在00條副數據(故障診斷結果顯示條目)中將可能同時發生的各種故障都顯示出來，這就產生了一個代碼合成與分解的問題。
五、國內外流量演算器概況
(1)通用性的差異
國外生產的流量演算器(也有的命名為流量計算機、積算儀等)大多具有較高的通用性，有的不僅適用于多種流體的流量顯示，還可用作熱量計算和顯示，如 Endress+Hauser公司的DXF351型流量計算機，但是也有與特定流量傳感器(變送器)配用的流量計算機，國內有的制造廠為不同的流體制成不同的流量演算器，例如有分別適用于飽和蒸汽質量流量、過熱蒸汽質量流量、氣體流量測量的流量演算器等。
(2)輸入信號多樣性的差異

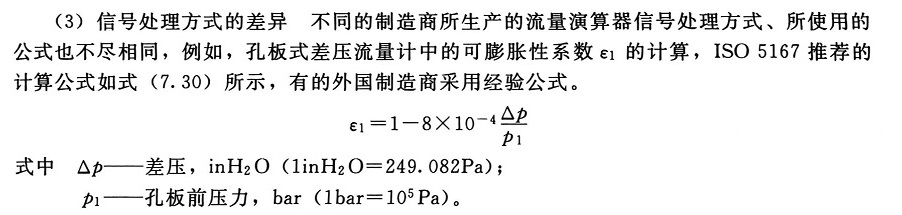

國外產和國產流量演算器中有的只接受1~5V DC輸入信號，因此，需另設供電箱和配電器為變送器供電，并將電流信號轉換成電壓信號。有的除了能接受模擬流量輸入信號、脈沖流量輸入信號和熱電阻輸入信號之外，還能接受一路開關量輸入信號，用于遠程復位操作。
再如間接法蒸汽質量流量計中蒸汽密度的求取方法。不同的制造商所采用的蒸汽密度求取方法有較大的不同，如3.1節所述的查表法和數學模型法，而數學模型法中又有多種不同的模型，其中用得較多的是:飽和蒸汽的密度用“端點連線法”建立起來的如式(3.17)所示的一次表達式;過熱蒸汽按理想氣體定律處理，從而節省存儲器的內存空間，但精確度比查表法差一些。
(4)輸出信號多樣性的差異
①帶有繼電器接點輸出。繼電器接點輸出可用于變量越限報警。
②流量再發送輸出信號的多樣性。流量再發送器(Retransmitter)有的公司也稱中繼器 (Repeater)，有的國外產品除了能提供兩路4~20mA再發送信號之外，還能提供一路頻率再發送信號，以滿足后續儀表不同的需要。
③筆式記錄功能。BAILEY-FISCHER&PORTER公司通用性極強的圓圖形記錄儀經組態后可以用于流量演算和熱量計量，它最多可以有4路隔離的4~20mA再發送輸出，各路再發送輸出的用途可編程，因此，經補償后的質量流量、流體溫度、流體壓力等信號都可經再發送輸出口送到DCS或調節器。除此之外，儀表最多可帶4支劃線記錄筆，每支筆所記錄的變量可由編程決定。
④失效輸出功能。有的流量演算器與調節器配合實現流量定值調節，即經補償運算得到的流量信號經再發送口送到調節器作測量信號。如果流量演算器失效，則調節器接收到的是一個虛假信號，這時調節系統處于開環狀態，弄得不好就會因調節器的積分作用導致調節閥跑到極限位置，因此，流量演算器失效時應立即通知調節器，這時調節器可立即切換到“手動”位置，并發出報警信號，從而保證系統的安全。
具有失效輸出功能的流量演算器，在失效后立即送一個開關信號。
